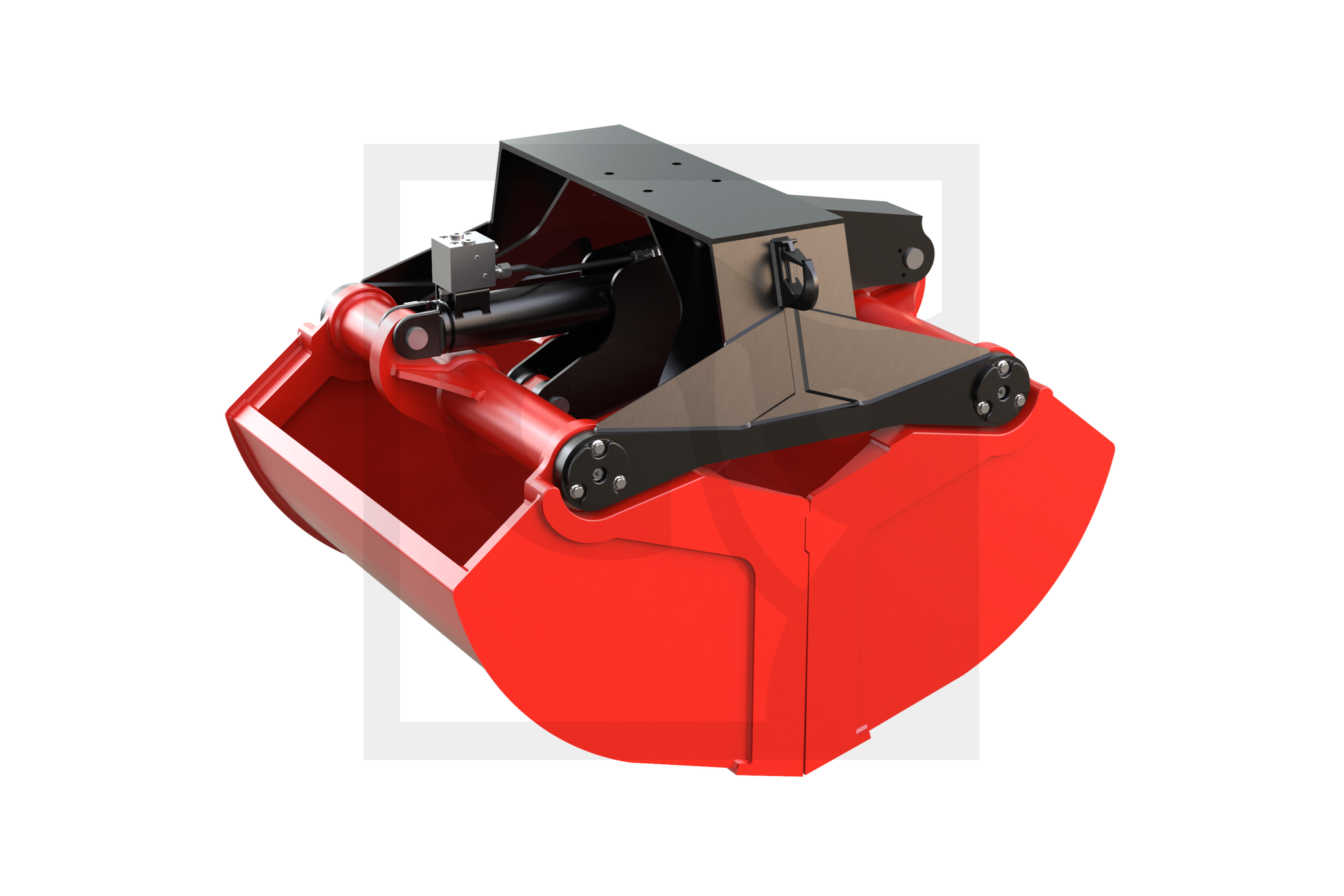

SCHÜTTGUTGREIFER 462-1047 - Loader accessories (grapples/f

Beschreibung

Hohe Umschlagsleistung durch zweckmässige Schalenform und weiten Abstand der Schalendrehpunkte (gutes Füllverhalten).

Kein Rückstand beim Ladegut, da Schneidkanten im geöffneten Zustand senkrecht stehen und so das Ausräumen von Ecken z.B. in Güterwaggons ermöglichen.

Effiziente Konstruktion durch die Kombination von Ausgleichmechanik und Zylinderschutz schont Kolbenstange und Dichtungen und spart Gewicht.

Lange Lebensdauer durch belastungsgerecht geformte Verstärkungen der Greiferschalen, Versteifungsbleche im Schalenträger, Verwendung von Schneidkantenmaterial der Brinell-Härte 500 HB und grosszügig dimensionierte Lagerung.

Effizientes Arbeiten durch hohe Schliesskraft (28 kN bei 26 MPa Betriebsdruck).

Zusätzliche Informationen

RAL3020 - HIAB red

Spezifikationen

Antriebsart: cylinder
Anzahl der Zähne: 9
Breite (mm): 1.000
Gewicht (kg): 465
Ladungshöhe max.: 970
Max. Ladung (kg): 3.000
Öffnung max.: 1830
Schließkraft: 20
Volumen max. (Liter): 500

Downloads

KM 602 ME_MD_1.pdf

Technische Daten des Modells

Zweischalengreifer
Artikel-Teil-Nr.
Anzahl der Zähne
Breite (mm)
Gewicht (kg)
Max Öldruck (MPa)
Max. Öldruck
Max. Ölfluss
Öffnung max.
Schließkraft
Volumen max. (Liter)
Detail

Zweischalengreifer	9854070	9854088	KM602-300	KM602-400	KM602-1000
Artikel-Teil-Nr.	9854070	9854088	9854053	9854061	9854096
Anzahl der Zähne	9	9	5	9	9
Breite (mm)	1.000	1.200	500	800	1.200
Gewicht (kg)	465	515	360	425	585
Max Öldruck (MPa)			37
Max. Öldruck			26
Max. Ölfluss			40
Öffnung max.	1830	1830	1830	1830	2190
Schließkraft	28	28	28	28	23
Volumen max. (Liter)	500	650	300	400	1.000
Detail	Variantendetail	Variantendetail	Variantendetail	Variantendetail	Variantendetail

Als Paket kaufen


Artikel-Teil-Nr.
Anzahl der Zähne
Breite (mm)
Gewicht (kg)
Öffnung max.
Schließkraft
Volumen max. (Liter)
Detail

	3380050	3380068	3380076	3380084	3387623	KM602-400 WS	KM602-500WS	KM602-650 WS	KM602-1000 WF	KM602-1000 WS
Artikel-Teil-Nr.	3380050	3380068	3380076	3380084	3387623	3387631	3387640	3387658	3380092	3387666
Anzahl der Zähne	9	9	9	9	9	9	9	9	9	9
Breite (mm)	500	800	1.000	1.200	500	800	1.000	1.200	1.200	1.200
Gewicht (kg)	455	490	535	595	360	425	465	515	725	585
Öffnung max.	1830	1830	1830	1830	1830	1830	1830	1830	1830	2190
Schließkraft	23	28	28	28	23	23	23	23	28	23
Volumen max. (Liter)	300	400	500	650	300	400	500	650	1.000	1.000
Detail	Variantendetail	Variantendetail	Variantendetail	Variantendetail	Variantendetail	Variantendetail	Variantendetail	Variantendetail	Variantendetail	Variantendetail


Artikel-Teil-Nr.
Antriebsart
Anzahl der Zähne
Breite (mm)
Gewicht (kg)
Ladungshöhe max.
Max. Ladung (kg)
Öffnung max.
Schließkraft
Volumen max. (Liter)
Detail

	KM 602 - 500 FF - RAL3020
Artikel-Teil-Nr.	462-1047
Antriebsart	cylinder
Anzahl der Zähne	9
Breite (mm)	1.000
Gewicht (kg)	465
Ladungshöhe max.	970
Max. Ladung (kg)	3.000
Öffnung max.	1830
Schließkraft	20
Volumen max. (Liter)	500
Detail	Aktuelle Variante
