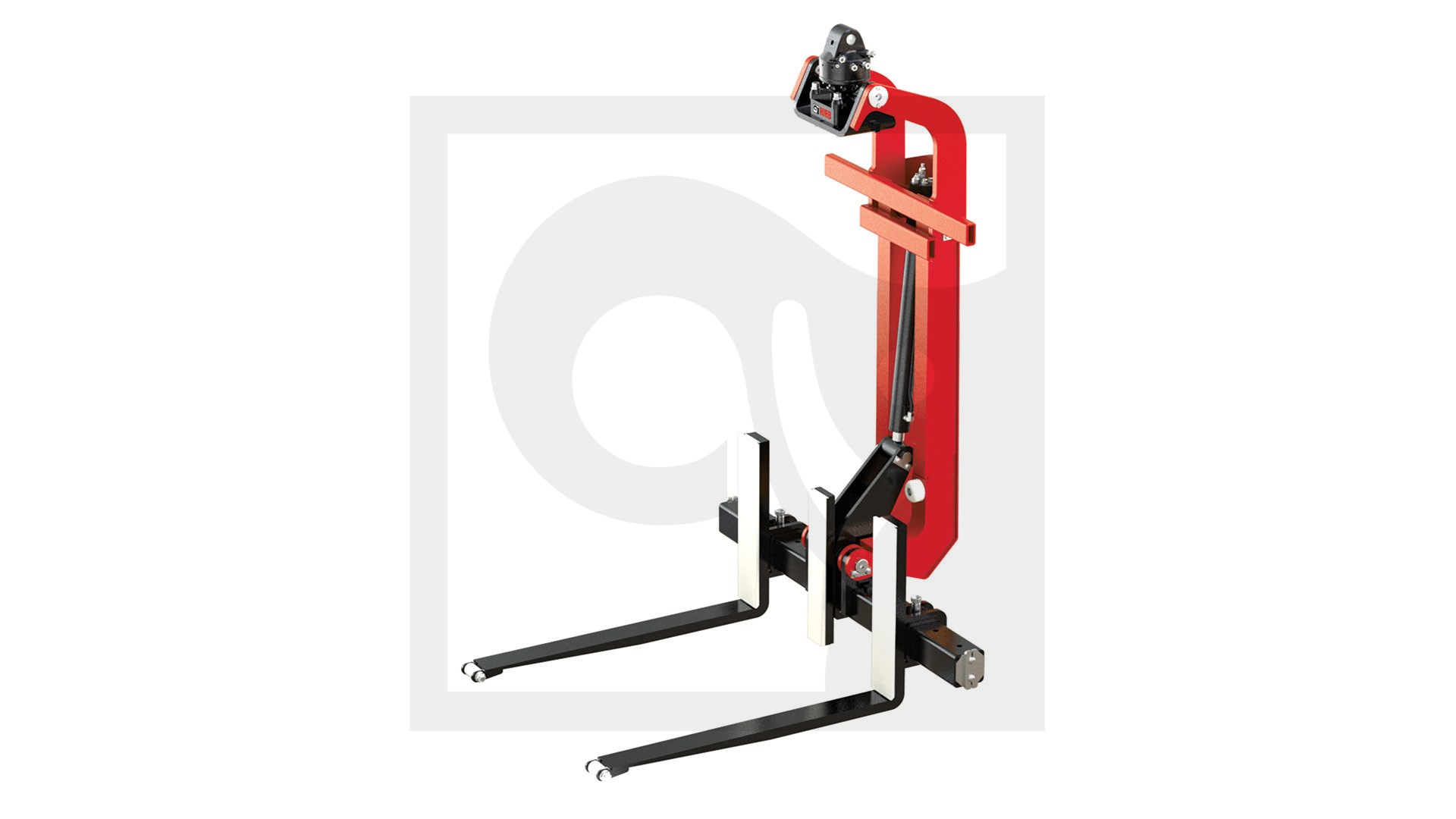

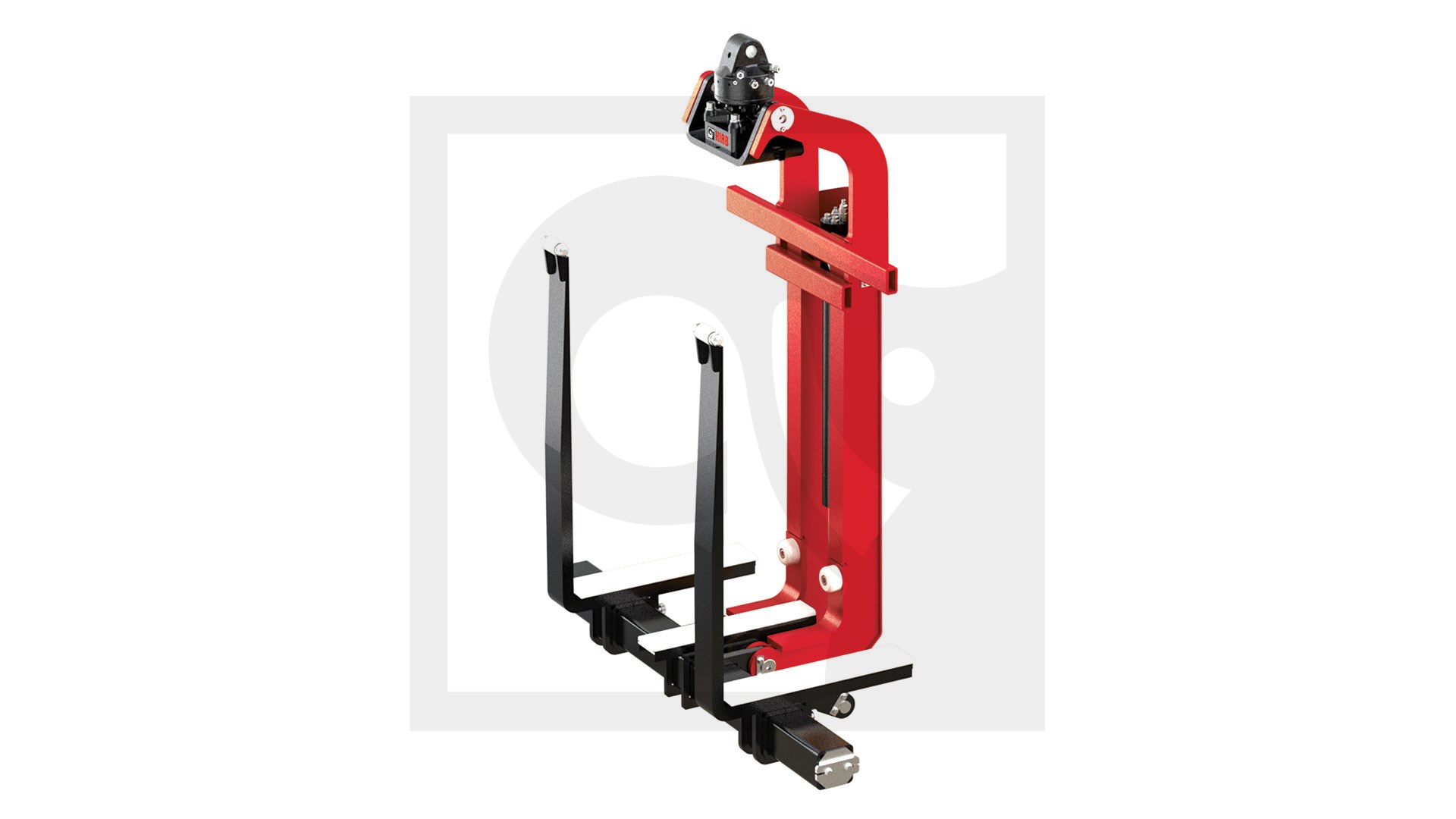

Wendegabel KM461 mit Rotator

Als Paket kaufen

• Package 1

  Package include universal fork, adapter, hose kit.

  Artikel-Teil-Nr.
  Artikel-Anbau-Maße
  Artikel-Anbau-Typ
  Gewicht (kg)
  Max. Ladung (kg)
  Tiefe Ladung
  Zackenspanne (mm)
  Detail

  	1000 FF	3383903	3383911	3383920
  Artikel-Teil-Nr.	3383890	3383903	3383911	3383920
  Artikel-Anbau-Maße	o 4 x 140 MM	o 4 x 140 MM	o 4 x 140 MM	o 4 x 140 MM
  Artikel-Anbau-Typ	flange	flange	flange	flange
  Gewicht (kg)	340	410	400	410
  Max. Ladung (kg)	1.000	1.500	2.000	2.500
  Tiefe Ladung	460	460	460	460
  Zackenspanne (mm)	640-1600	640-1830	640-1830	640-1830
  Detail	Variantendetail	Variantendetail	Variantendetail	Variantendetail
• Package 2

  Package include universal fork, rotator KM 04F, link KM 501S-4t, adapter, hose kit.

  Artikel-Teil-Nr.
  Gewicht (kg)
  Max. Ladung (kg)
  Tiefe Ladung
  Zackenspanne (mm)
  Detail

  	1000 WF	1500 FF	3384039	KM461 - 2500 WF
  Artikel-Teil-Nr.	3383997	3384012	3384039	3384055
  Gewicht (kg)	370	440	430	440
  Max. Ladung (kg)	1.000	1.500	2.000	2.500
  Tiefe Ladung	460	460	460	460
  Zackenspanne (mm)	640-1600	640-1830	640-1830	640-1830
  Detail	Variantendetail	Aktuelle Variante	Variantendetail	Variantendetail
• Package 3

  Package include universal fork, hose kit, bracket "C" for Flange rotator.

  Artikel-Teil-Nr.
  Artikel-Anbau-Maße
  Artikel-Anbau-Typ
  Gewicht (kg)
  Max. Ladung (kg)
  Tiefe Ladung
  Zackenspanne (mm)
  Detail

  	800 FF
  Artikel-Teil-Nr.	3382648
  Artikel-Anbau-Maße	o 4 x 140 MM
  Artikel-Anbau-Typ	flange
  Gewicht (kg)	265
  Max. Ladung (kg)	800
  Tiefe Ladung	460
  Zackenspanne (mm)	600-1000
  Detail	Variantendetail
• Package 4

  Package universal fork, rotator KM 04 F, link KM 501S-4t, hose kit, bracket "C" for Flange rotator.

  Artikel-Teil-Nr.
  Gewicht (kg)
  Max. Ladung (kg)
  Tiefe Ladung
  Zackenspanne (mm)
  Detail

  	3383971
  Artikel-Teil-Nr.	3383971
  Gewicht (kg)	295
  Max. Ladung (kg)	800
  Tiefe Ladung	460
  Zackenspanne (mm)	600-1000
  Detail	Variantendetail
• Package 5

  Package include universal fork, rotator KM 04 S69-30, link KM 501S-4t, hose kit, bracket "C" for Flange rotator, quick coupling KM 204 03.

  Artikel-Teil-Nr.
  Gewicht (kg)
  Max. Ladung (kg)
  Tiefe Ladung
  Zackenspanne (mm)
  Detail

  	KM461 - 2000F WS
  Artikel-Teil-Nr.	3391752
  Gewicht (kg)	450
  Max. Ladung (kg)	2.000
  Tiefe Ladung	650
  Zackenspanne (mm)	640-1830
  Detail	Variantendetail
• Package 6

  Package include universal fork, bracket "B" for Shaft rotator, quick coupling KM 204 03.

  Artikel-Teil-Nr.
  Artikel-Anbau-Maße
  Artikel-Anbau-Typ
  Gewicht (kg)
  Max. Ladung (kg)
  Tiefe Ladung
  Zackenspanne (mm)
  Detail

  	KM461 - 2000F FS
  Artikel-Teil-Nr.	3391761
  Artikel-Anbau-Maße	Ø 69 MM
  Artikel-Anbau-Typ	shaft
  Gewicht (kg)	420
  Max. Ladung (kg)	2.000
  Tiefe Ladung	650
  Zackenspanne (mm)	640-1830
  Detail	Variantendetail
• Package 7

  Package include universal fork, hose kit.

  Artikel-Teil-Nr.
  Artikel-Anbau-Maße
  Artikel-Anbau-Typ
  Gewicht (kg)
  Max. Ladung (kg)
  Tiefe Ladung
  Zackenspanne (mm)
  Detail

  	3383881
  Artikel-Teil-Nr.	3383881
  Artikel-Anbau-Maße	Ø 69 MM
  Artikel-Anbau-Typ	shaft
  Gewicht (kg)	265
  Max. Ladung (kg)	800
  Tiefe Ladung	460
  Zackenspanne (mm)	600-1000
  Detail	Variantendetail
• Package 8

  Package include universal fork, rotator KM 04 S69-30, link KM 501S-4t, hose kit.

  Artikel-Teil-Nr.
  Gewicht (kg)
  Max. Ladung (kg)
  Tiefe Ladung
  Zackenspanne (mm)
  Detail

  	800 WS
  Artikel-Teil-Nr.	3383962
  Gewicht (kg)	295
  Max. Ladung (kg)	800
  Tiefe Ladung	460
  Zackenspanne (mm)	600-1000
  Detail	Variantendetail
• Package 9

  Package include universal fork, adapter, hose kit, bracket "B" for Shaft rotator.

  Artikel-Teil-Nr.
  Artikel-Anbau-Maße
  Artikel-Anbau-Typ
  Gewicht (kg)
  Max. Ladung (kg)
  Tiefe Ladung
  Zackenspanne (mm)
  Detail

  	1000 FS	1500 FS	3382672	3382681
  Artikel-Teil-Nr.	3382656	3382664	3382672	3382681
  Artikel-Anbau-Maße	Ø 69 MM	Ø 69 MM	Ø 69 MM	Ø 69 MM
  Artikel-Anbau-Typ	shaft	shaft	shaft	shaft
  Gewicht (kg)	340	390	400	410
  Max. Ladung (kg)	1.000	1.500	2.000	2.500
  Tiefe Ladung	460	460	460	460
  Zackenspanne (mm)	640-1600	640-1830	640-1830	640-1830
  Detail	Variantendetail	Variantendetail	Variantendetail	Variantendetail
• Package 10

  Package include universal fork, rotator KM 04 S69-30, link KM 501S-4t, adapter, hose kit, bracket "B" for Shaft rotator.

  Artikel-Teil-Nr.
  Gewicht (kg)
  Max. Ladung (kg)
  Tiefe Ladung
  Zackenspanne (mm)
  Detail

  	1000 WS	1500 WS	3384021	3384047
  Artikel-Teil-Nr.	3383989	3384004	3384021	3384047
  Gewicht (kg)	370	420	430	440
  Max. Ladung (kg)	1.000	1.500	2.000	2.500
  Tiefe Ladung	460	460	460	460
  Zackenspanne (mm)	640-1600	640-1830	640-1830	640-1830
  Detail	Variantendetail	Variantendetail	Variantendetail	Variantendetail
• Package 11

  Package include universal fork, optional bracket "C" for Flange rotator.

  Artikel-Teil-Nr.
  Artikel-Anbau-Maße
  Gewicht (kg)
  Max. Ladung (kg)
  Tiefe Ladung
  Zackenspanne (mm)
  Detail

  	9854606
  Artikel-Teil-Nr.	9854606
  Artikel-Anbau-Maße	o 4 x 140 MM
  Gewicht (kg)	250
  Max. Ladung (kg)	800
  Tiefe Ladung	460
  Zackenspanne (mm)	600-1000
  Detail	Variantendetail
• Package 12

  Package include universal fork, optional bracket "B" for Shaft rotator.

  Artikel-Teil-Nr.
  Artikel-Anbau-Maße
  Gewicht (kg)
  Max. Ladung (kg)
  Tiefe Ladung
  Zackenspanne (mm)
  Detail

  	1500	9854614	9854631	9855513
  Artikel-Teil-Nr.	9854622	9854614	9854631	9855513
  Artikel-Anbau-Maße	o 4 x 140 MM	o 4 x 140 MM	o 4 x 140 MM	o 4 x 140 MM
  Gewicht (kg)	350	295	370	375
  Max. Ladung (kg)	1.500	1.000	2.000	2.500
  Tiefe Ladung	460	460	460	460
  Zackenspanne (mm)	640-1830	640-1600	640-1830	640-1830
  Detail	Variantendetail	Variantendetail	Variantendetail	Variantendetail
