GEAR ROTATOR KM 04 S68 LONG LINK W. DAMP

Specifiche modello

Acquista come pacchetto

• Package 1

  Package include rotator and short link KM 501S-4t with up to 4500kg load capacity.

  Codice articolo
  Altezza (mm)
  Carico massimo (kg)
  Dimensione accessorio dell'articolo
  Larghezza (mm)
  Momento
  Peso (kg)
  Tipo di accessorio dell'articolo
  Tipo di trasmissione
  Dettaglio

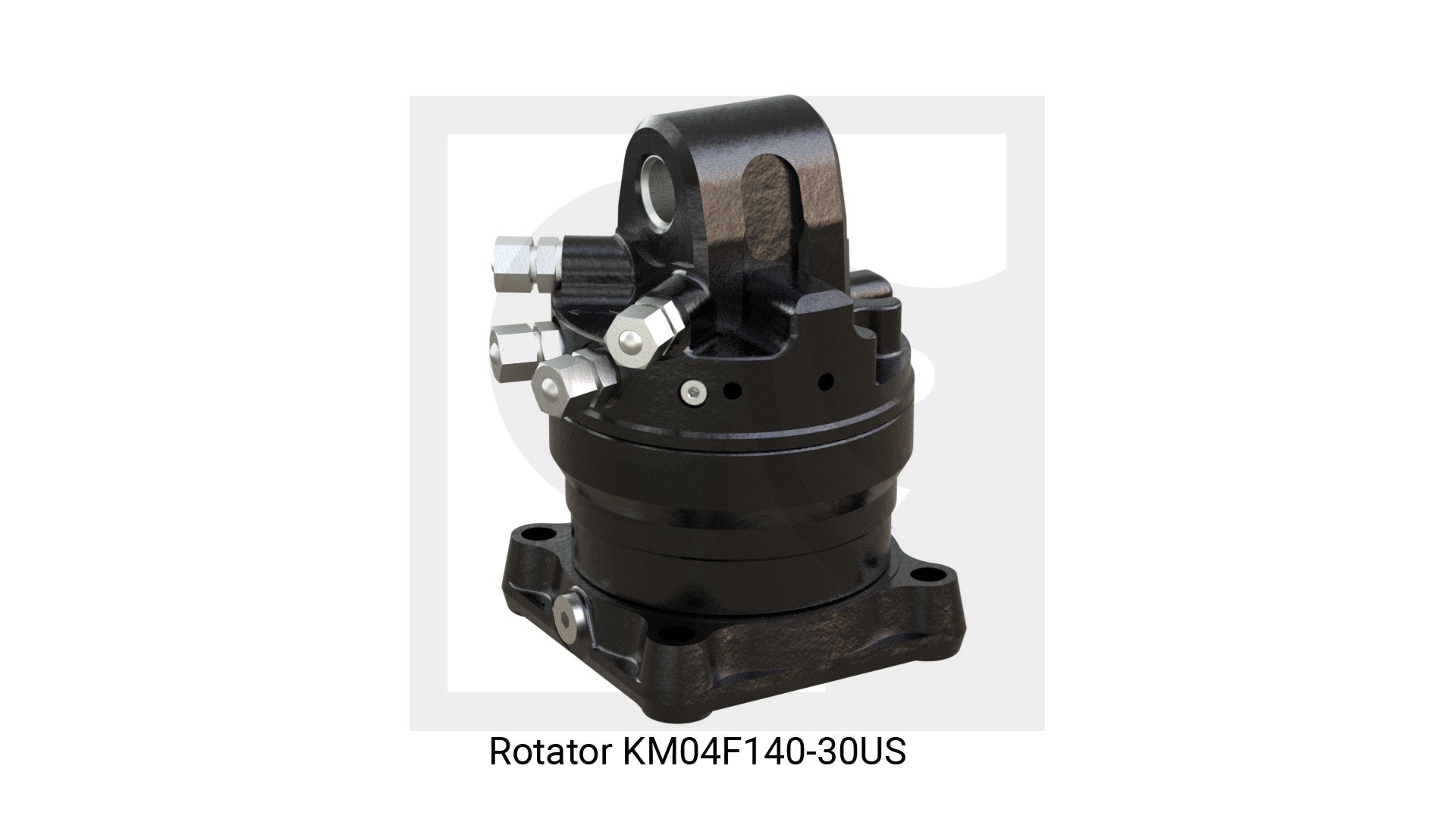

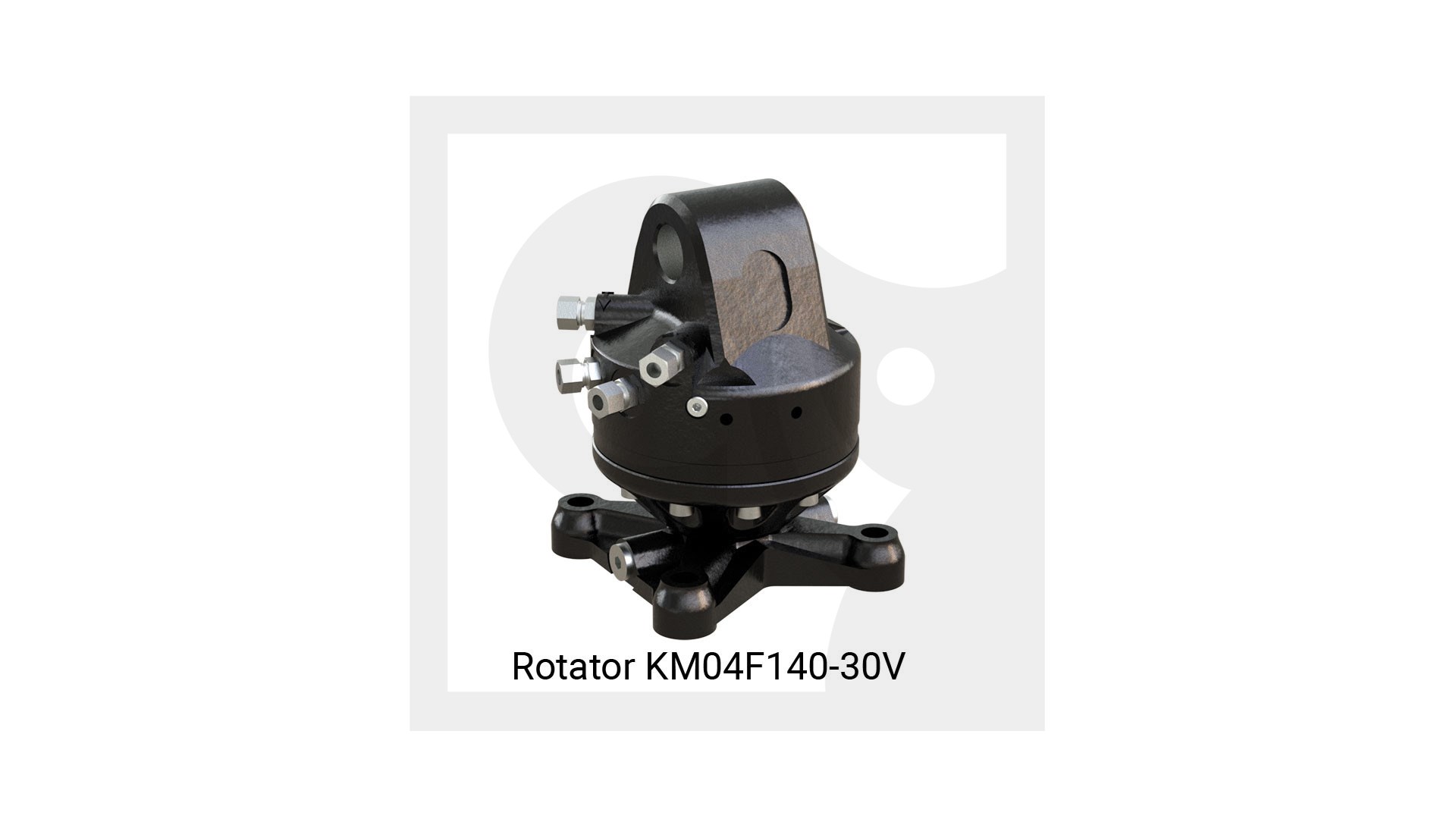

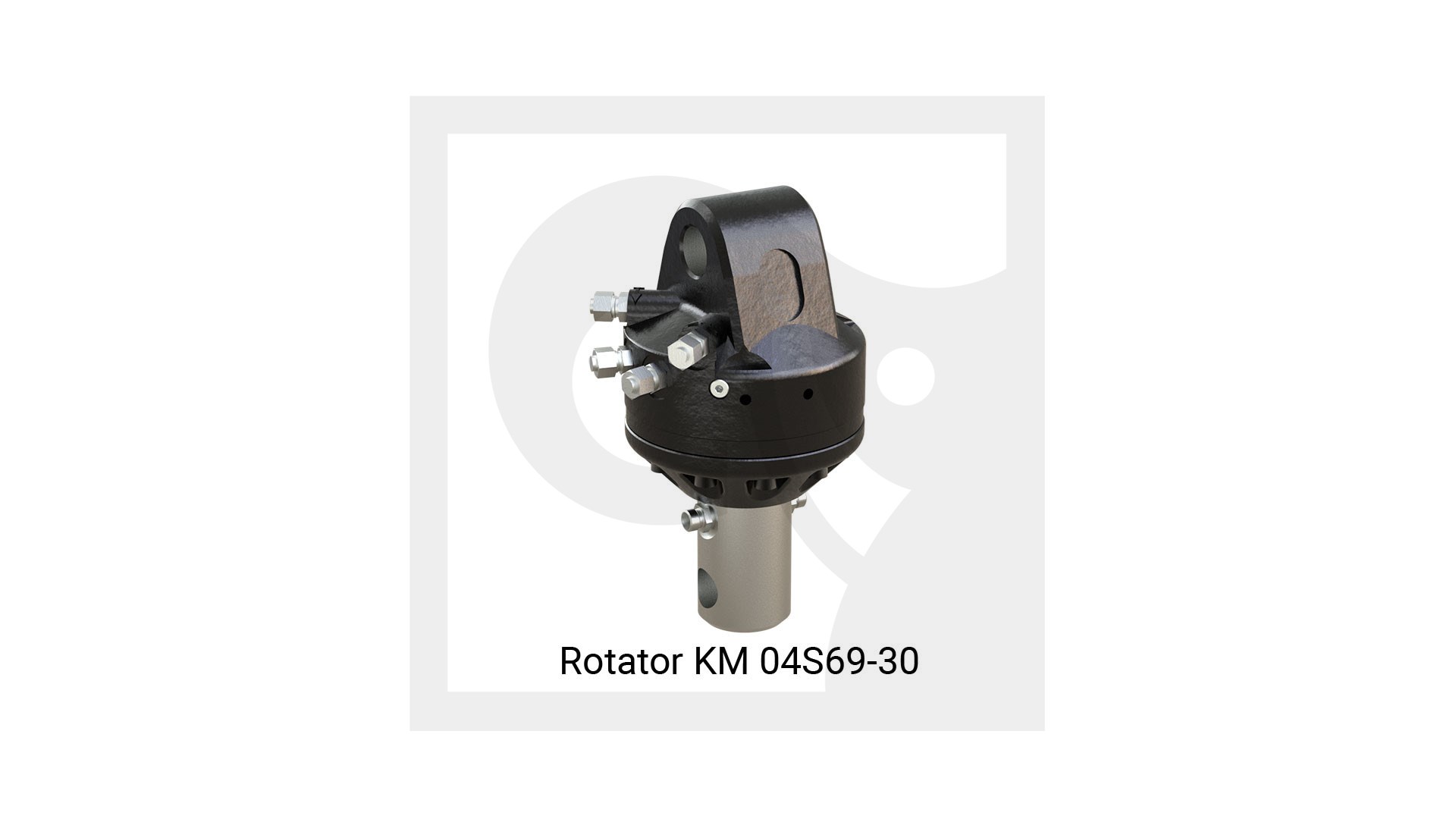

  	KM 04 - F140-30US WITH SHORT LINK	KM 04 - F140-30V WITH SHORT LINK	KM 04 - F WITH SHORT LINK	KM 04 - S59 WITH SHORT LINK	KM 04 - S62 WITH SHORT LINK	KM 04 - S63 WITH SHORT LINK	KM 04 - S68 WITH SHORT LINK	KM 04 - S69 WITH SHORT LINK
  Codice articolo	3380327	3383539	3380033	3397271	3399621	3399622	3380041	3380602
  Altezza (mm)	406	406	406	473	473	473	473	473
  Carico massimo (kg)	4.500	4.500	4.500	4.500	4.500	4.500	4.500	4.500
  Dimensione accessorio dell'articolo	o 4 x 140 MM	o 4 x 140 MM	o 4 x 140 MM	Ø 59 MM	Ø 62 MM	Ø 63 MM	Ø 68 MM	Ø 69 MM
  Larghezza (mm)	173	173	173	173	173	173	173	173
  Momento	1.000	850	850	450	850	850	850	850
  Peso (kg)	27	36	27	27	27	27	27	27
  Tipo di accessorio dell'articolo	flange	flange	flange	shaft	shaft	shaft	shaft	shaft
  Tipo di trasmissione	gear	gear	gear	gear	gear	gear	gear	gear
  Dettaglio	Dettaglio variante	Dettaglio variante	Dettaglio variante	Dettaglio variante	Dettaglio variante	Dettaglio variante	Dettaglio variante	Dettaglio variante
• Package 2

  Package include rotator and long link KM 501L-4t with up to 4500kg load capacity.

  Codice articolo
  Altezza (mm)
  Carico massimo (kg)
  Dimensione accessorio dell'articolo
  Larghezza (mm)
  Momento
  Peso (kg)
  Tipo di accessorio dell'articolo
  Tipo di trasmissione
  Dettaglio

  	F140-30V WITH LONG LINK	KM 04 - F140-30US WITH LONG LINK	KM 04 - F WITH LONG LINK	KM 04 - S68 WITH LONG LINK	KM 04 - S69 WITH LONG LINK
  Codice articolo	3383547	3382338	3382320	3382346	3382354
  Altezza (mm)	496	496	496	563	563
  Carico massimo (kg)	4.500	4.500	4.500	4.500	4.500
  Dimensione accessorio dell'articolo	o 4 x 140 MM	o 4 x 140 MM	o 4 x 140 MM	Ø 68 MM	Ø 69 MM
  Larghezza (mm)	173	173	173	173	173
  Momento	850	1.000	850	850	850
  Peso (kg)	38	27	27	27	27
  Tipo di accessorio dell'articolo	flange	flange	flange	shaft	shaft
  Tipo di trasmissione	gear	gear	gear	gear	gear
  Dettaglio	Dettaglio variante	Dettaglio variante	Dettaglio variante	Dettaglio variante	Dettaglio variante
• Package 3

  Package include rotator and short pendulum damper KM 511 S.

  Codice articolo
  Altezza (mm)
  Carico massimo (kg)
  Dimensione accessorio dell'articolo
  Larghezza (mm)
  Momento
  Peso (kg)
  Tipo di accessorio dell'articolo
  Tipo di trasmissione
  Dettaglio

  	3393461	KM 04 - F140-30US SHORT LINK W. DAMPER	KM 04 - F140-30V SHORT LINK W. DAMPER	KM 04 - S69 SHORT LINK W. DAMPER	KM 04 -F SHORT LINK W. DAMPER
  Codice articolo	3393461	3393429	3393445	3393488	3393402
  Altezza (mm)	473	406	406	473	406
  Carico massimo (kg)	4.500	4.500	4.500	4.500	4.500
  Dimensione accessorio dell'articolo	Ø 68 MM	o 4 x 140 MM	o 4 x 140 MM	Ø 69 MM	o 4 x 140 MM
  Larghezza (mm)	173	173	173	173	173
  Momento	450	1.000	850	850	850
  Peso (kg)	41	46	41	41	41
  Tipo di accessorio dell'articolo	shaft	flange	flange	shaft	flange
  Tipo di trasmissione	gear	gear	gear	gear	gear
  Dettaglio	Dettaglio variante	Dettaglio variante	Dettaglio variante	Dettaglio variante	Dettaglio variante
• Package 4

  Package include rotator and long pendulum damper KM 511 L

  Codice articolo
  Altezza (mm)
  Carico massimo (kg)
  Dimensione accessorio dell'articolo
  Larghezza (mm)
  Momento
  Peso (kg)
  Tipo di accessorio dell'articolo
  Tipo di trasmissione
  Dettaglio

  	3393453	KM 04 - F140-30US LONG LINK W. DAMPER	KM 04 - F LONG LINK W. DAMPER	KM 04 - S68 LONG LINK W. DAMPER	KM 04 - S69 LONG LINK W. DAMPER
  Codice articolo	3393453	3393437	3393411	3393470	3393496
  Altezza (mm)	496	496	496	563	563
  Carico massimo (kg)	4.500	4.500	4.500	4.500	4.500
  Dimensione accessorio dell'articolo	o 4 x 140 MM	o 4 x 140 MM	o 4 x 140 MM	Ø 68 MM	Ø 69 MM
  Larghezza (mm)	173	173	173	173	173
  Momento	850	1.000	850	850	850
  Peso (kg)	41	46	41	41	41
  Tipo di accessorio dell'articolo	flange	flange	flange	shaft	shaft
  Tipo di trasmissione	gear	gear	gear	gear	gear
  Dettaglio	Dettaglio variante	Dettaglio variante	Dettaglio variante	Variante attuale	Dettaglio variante
