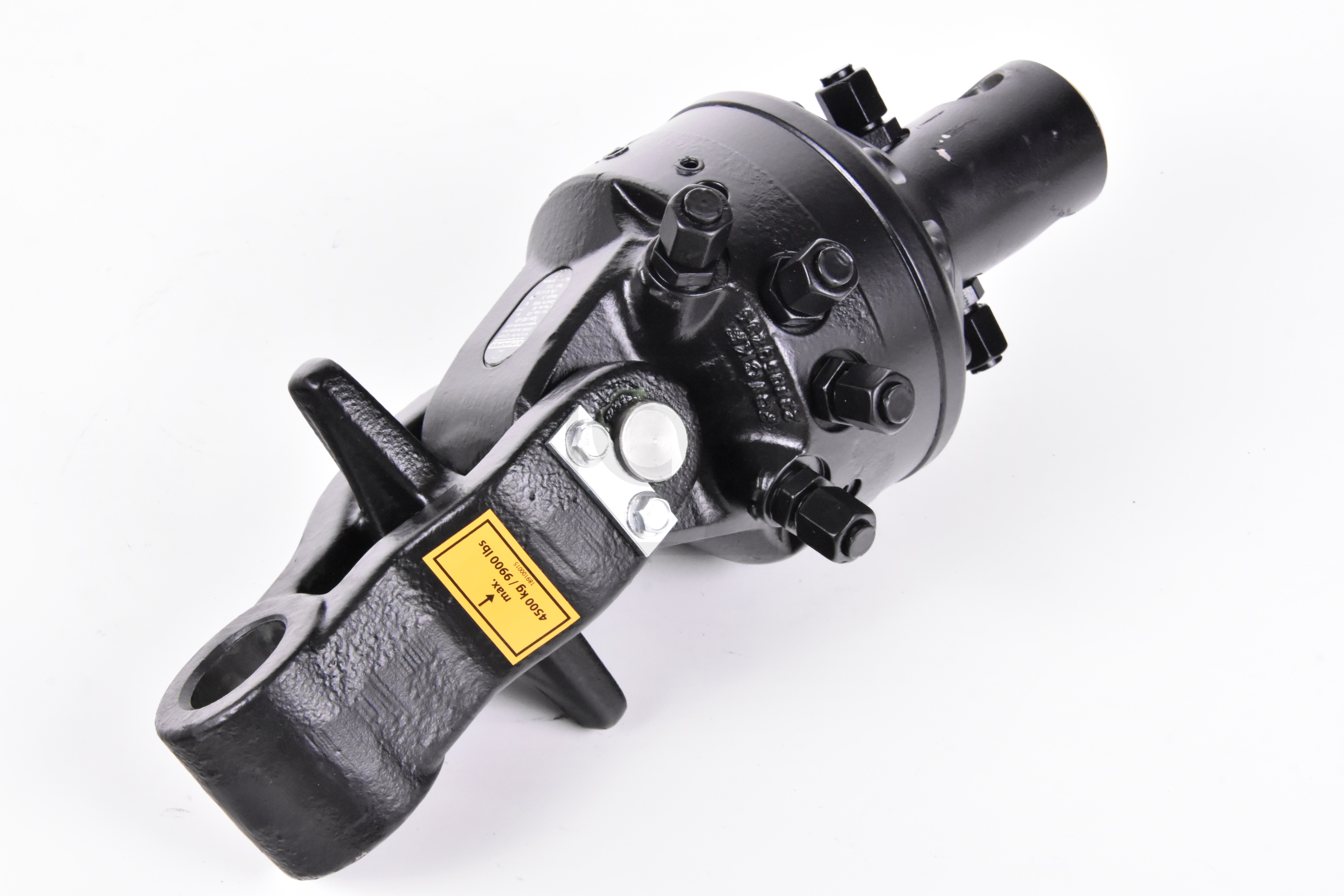

歯車反転機

部品番号: 3380602
製品明細: アクセサリー

掲載している製品画像は説明のみを目的としたものです。実際の製品とは異なる場合がございます。

説明

Rotators with shaft up to 4500 kg load capacity (incl. fittings)

追加情報

このパーツはオフサイトの倉庫に保管されており、特別な取り扱いが必要であることにご注意ください。午後1時（CET）より前に行われた速達注文については、即日発送が可能です。

キットの内容

回転子: 9854037 – 1 個
ROTATOR: 9854011 – 1 個

属性

トルク: 850
取付タイプ: shaft
取付寸法: Ø 69 MM
幅（mm）: 173
最大荷重（kg）: 4,500
重量（kg）: 27
駆動タイプ: gear
高さ（mm）: 473

モデル仕様

ローテーター	3399619	9854002	9854011	9874356	KM04 - F140-30US	KM04 - S59	KM04 - S63	KM04 - S68
品番	3399619	9854002	9854011	9874356	9855785	3399618	3399620	9855777
トルク	850	850	850	850	1,000	850	850	850
取付タイプ	shaft	flange	shaft	flange	flange	shaft	shaft	shaft
取付寸法	Ø 62 MM	o 4 x 140 MM	Ø 69 MM	o 4 x 140 MM	o 4 x 140 MM	Ø 59 MM	Ø 63 MM	Ø 68 MM
幅（mm）	173	173	173	173	173	173	173	173
最大荷重（kg）	4,500	4,500	4,500	4,500	4,500	4,500	4,500	4,500
重量（kg）	26	26	26	26	31	26	26	26
駆動タイプ	gear	gear	gear	gear	gear	gear	gear	gear
高さ（mm）	323	256	323	256	256	323	323	323
詳細	派生品の詳細	派生品の詳細	派生品の詳細	派生品の詳細	派生品の詳細	派生品の詳細	派生品の詳細	派生品の詳細

パッケージとして購入

	3380327	KM 04 - F140-30V WITH SHORT LINK	KM 04 - F WITH SHORT LINK	KM 04 - S59 WITH SHORT LINK	KM 04 - S62 WITH SHORT LINK	KM 04 - S63 WITH SHORT LINK	KM 04 - S68 WITH SHORT LINK	KM 04 - S69 WITH SHORT LINK
品番	3380327	3383539	3380033	3397271	3399621	3399622	3380041	3380602
トルク	1,000	850	850	450	850	850	850	850
取付タイプ	flange	flange	flange	shaft	shaft	shaft	shaft	shaft
取付寸法	o 4 x 140 MM	o 4 x 140 MM	o 4 x 140 MM	Ø 59 MM	Ø 62 MM	Ø 63 MM	Ø 68 MM	Ø 69 MM
幅（mm）	173	173	173	173	173	173	173	173
最大荷重（kg）	4,500	4,500	4,500	4,500	4,500	4,500	4,500	4,500
重量（kg）	27	36	27	27	27	27	27	27
駆動タイプ	gear	gear	gear	gear	gear	gear	gear	gear
高さ（mm）	406	406	406	473	473	473	473	473
詳細	派生品の詳細	派生品の詳細	派生品の詳細	派生品の詳細	派生品の詳細	派生品の詳細	派生品の詳細	現在の派生品

	3382320	3382354	F140-30V WITH LONG LINK	KM 04 - F140-30US WITH LONG LINK	KM 04 - S68 WITH LONG LINK
品番	3382320	3382354	3383547	3382338	3382346
トルク	850	850	850	1,000	850
取付タイプ	flange	shaft	flange	flange	shaft
取付寸法	o 4 x 140 MM	Ø 69 MM	o 4 x 140 MM	o 4 x 140 MM	Ø 68 MM
幅（mm）	173	173	173	173	173
最大荷重（kg）	4,500	4,500	4,500	4,500	4,500
重量（kg）	27	27	38	27	27
駆動タイプ	gear	gear	gear	gear	gear
高さ（mm）	496	563	496	496	563
詳細	派生品の詳細	派生品の詳細	派生品の詳細	派生品の詳細	派生品の詳細

	KM 04 - F140-30US SHORT LINK W. DAMPER	KM 04 - F140-30V SHORT LINK W. DAMPER	KM 04 - S68 SHORT LINK W. DAMPER	KM 04 - S69 SHORT LINK W. DAMPER	KM 04 -F SHORT LINK W. DAMPER
品番	3393429	3393445	3393461	3393488	3393402
トルク	1,000	850	450	850	850
取付タイプ	flange	flange	shaft	shaft	flange
取付寸法	o 4 x 140 MM	o 4 x 140 MM	Ø 68 MM	Ø 69 MM	o 4 x 140 MM
幅（mm）	173	173	173	173	173
最大荷重（kg）	4,500	4,500	4,500	4,500	4,500
重量（kg）	46	41	41	41	41
駆動タイプ	gear	gear	gear	gear	gear
高さ（mm）	406	406	473	473	406
詳細	派生品の詳細	派生品の詳細	派生品の詳細	派生品の詳細	派生品の詳細

	KM 04 - F140-30US LONG LINK W. DAMPER	KM 04 - F140-30V LONG LINK W. DAMPER	KM 04 - F LONG LINK W. DAMPER	KM 04 - S68 LONG LINK W. DAMPER	KM 04 - S69 LONG LINK W. DAMPER
品番	3393437	3393453	3393411	3393470	3393496
トルク	1,000	850	850	850	850
取付タイプ	flange	flange	flange	shaft	shaft
取付寸法	o 4 x 140 MM	o 4 x 140 MM	o 4 x 140 MM	Ø 68 MM	Ø 69 MM
幅（mm）	173	173	173	173	173
最大荷重（kg）	4,500	4,500	4,500	4,500	4,500
重量（kg）	46	41	41	41	41
駆動タイプ	gear	gear	gear	gear	gear
高さ（mm）	496	496	496	563	563
詳細	派生品の詳細	派生品の詳細	派生品の詳細	派生品の詳細	派生品の詳細
