TANDWIELKAST ROTATOR

Modelspecificaties

Kopen als pakket

• Package 1

  Package include rotator and short link KM 501S-4t with up to 4500kg load capacity.

  Item Onderdeelnr.
  Afmetingen opzetstuk item
  Breedte (mm)
  Gewicht (kg)
  Hoogte (mm)
  Maximale laadgewicht (kg)
  Torque
  Type drive
  Type opzetstuk item
  Detail

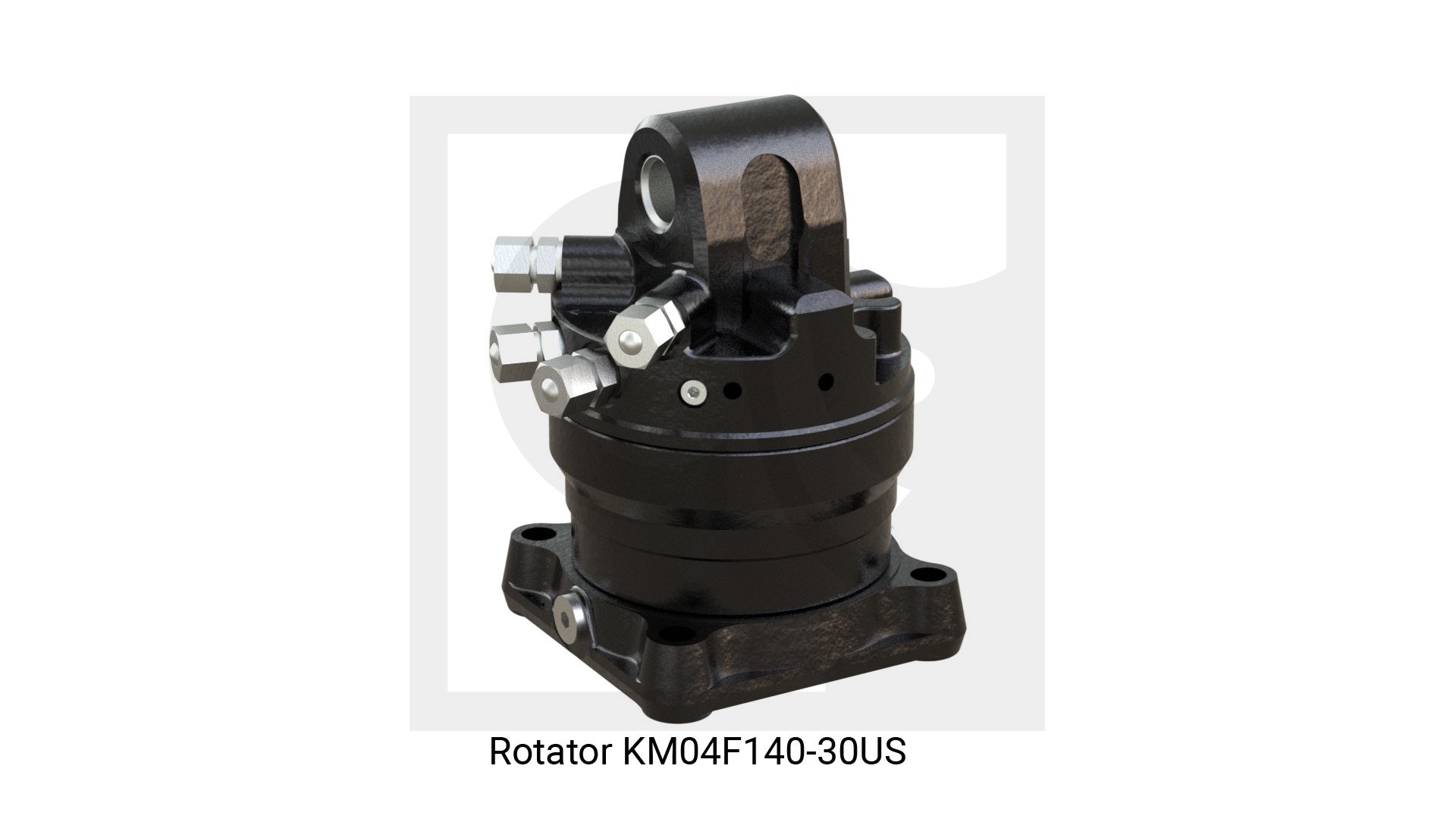

  	3380033	3383539	3397271	3399621	3399622	KM 04 - F140-30US WITH SHORT LINK	KM 04 - S68 WITH SHORT LINK	KM 04 - S69 WITH SHORT LINK
  Item Onderdeelnr.	3380033	3383539	3397271	3399621	3399622	3380327	3380041	3380602
  Afmetingen opzetstuk item	o 4 x 140 MM	o 4 x 140 MM	Ø 59 MM	Ø 62 MM	Ø 63 MM	o 4 x 140 MM	Ø 68 MM	Ø 69 MM
  Breedte (mm)	173	173	173	173	173	173	173	173
  Gewicht (kg)	27	36	27	27	27	27	27	27
  Hoogte (mm)	406	406	473	473	473	406	473	473
  Maximale laadgewicht (kg)	4.500	4.500	4.500	4.500	4.500	4.500	4.500	4.500
  Torque	850	850	450	850	850	1.000	850	850
  Type drive	gear	gear	gear	gear	gear	gear	gear	gear
  Type opzetstuk item	flange	flange	shaft	shaft	shaft	flange	shaft	shaft
  Detail	Variantdetail	Variantdetail	Variantdetail	Huidige variant	Variantdetail	Variantdetail	Variantdetail	Variantdetail
• Package 2

  Package include rotator and long link KM 501L-4t with up to 4500kg load capacity.

  Item Onderdeelnr.
  Afmetingen opzetstuk item
  Breedte (mm)
  Gewicht (kg)
  Hoogte (mm)
  Maximale laadgewicht (kg)
  Torque
  Type drive
  Type opzetstuk item
  Detail

  	3382320	3382338	3383547	KM 04 - S68 WITH LONG LINK	KM 04 - S69 WITH LONG LINK
  Item Onderdeelnr.	3382320	3382338	3383547	3382346	3382354
  Afmetingen opzetstuk item	o 4 x 140 MM	o 4 x 140 MM	o 4 x 140 MM	Ø 68 MM	Ø 69 MM
  Breedte (mm)	173	173	173	173	173
  Gewicht (kg)	27	27	38	27	27
  Hoogte (mm)	496	496	496	563	563
  Maximale laadgewicht (kg)	4.500	4.500	4.500	4.500	4.500
  Torque	850	1.000	850	850	850
  Type drive	gear	gear	gear	gear	gear
  Type opzetstuk item	flange	flange	flange	shaft	shaft
  Detail	Variantdetail	Variantdetail	Variantdetail	Variantdetail	Variantdetail
• Package 3

  Package include rotator and short pendulum damper KM 511 S.

  Item Onderdeelnr.
  Afmetingen opzetstuk item
  Breedte (mm)
  Gewicht (kg)
  Hoogte (mm)
  Maximale laadgewicht (kg)
  Torque
  Type drive
  Type opzetstuk item
  Detail

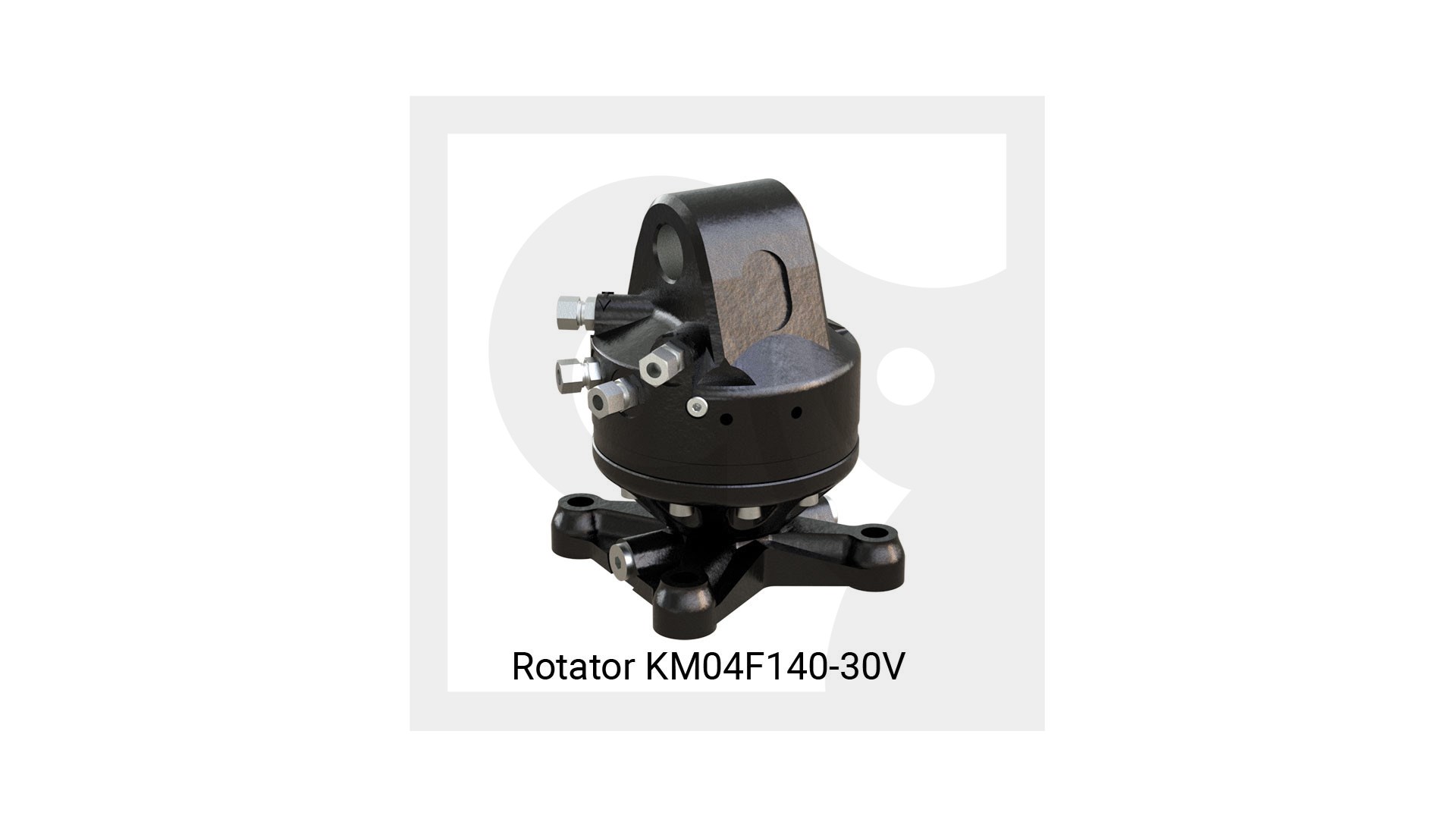

  	3393402	3393461	KM 04 - F140-30US SHORT LINK W. DAMPER	KM 04 - F140-30V SHORT LINK W. DAMPER	KM 04 - S69 SHORT LINK W. DAMPER
  Item Onderdeelnr.	3393402	3393461	3393429	3393445	3393488
  Afmetingen opzetstuk item	o 4 x 140 MM	Ø 68 MM	o 4 x 140 MM	o 4 x 140 MM	Ø 69 MM
  Breedte (mm)	173	173	173	173	173
  Gewicht (kg)	41	41	46	41	41
  Hoogte (mm)	406	473	406	406	473
  Maximale laadgewicht (kg)	4.500	4.500	4.500	4.500	4.500
  Torque	850	450	1.000	850	850
  Type drive	gear	gear	gear	gear	gear
  Type opzetstuk item	flange	shaft	flange	flange	shaft
  Detail	Variantdetail	Variantdetail	Variantdetail	Variantdetail	Variantdetail
• Package 4

  Package include rotator and long pendulum damper KM 511 L

  Item Onderdeelnr.
  Afmetingen opzetstuk item
  Breedte (mm)
  Gewicht (kg)
  Hoogte (mm)
  Maximale laadgewicht (kg)
  Torque
  Type drive
  Type opzetstuk item
  Detail

  	3393411	3393437	3393453	KM 04 - S68 LONG LINK W. DAMPER	KM 04 - S69 LONG LINK W. DAMPER
  Item Onderdeelnr.	3393411	3393437	3393453	3393470	3393496
  Afmetingen opzetstuk item	o 4 x 140 MM	o 4 x 140 MM	o 4 x 140 MM	Ø 68 MM	Ø 69 MM
  Breedte (mm)	173	173	173	173	173
  Gewicht (kg)	41	46	41	41	41
  Hoogte (mm)	496	496	496	563	563
  Maximale laadgewicht (kg)	4.500	4.500	4.500	4.500	4.500
  Torque	850	1.000	850	850	850
  Type drive	gear	gear	gear	gear	gear
  Type opzetstuk item	flange	flange	flange	shaft	shaft
  Detail	Variantdetail	Variantdetail	Variantdetail	Variantdetail	Variantdetail
